GigaWatt PC-4 EVO+ Reference Power Line Conditioner

GigaWatt PC-4 EVO+ là mẫu điều hòa công suất hàng đầu được coi là một trong những công trình tốt nhất và tiên tiến nhất trên thế giới. Đây là thiết bị tham chiếu, được thiết kế để cung cấp nguồn năng lượng cho các thiết bị âm thanh cao cấp. PC-4 EVO+ là tinh hoa của nhiều năm nghiên cứu và phát triển, không những là một thiết bị bảo vệ chống nhiễu hiệu quả, mà còn đảm bảo cải thiện chất lượng âm thanh và hình ảnh của các thiết bị được kết nối với nó.

Điểm khác biệt chính đối với PC-3 SE EVO+

• Bảng mạch in với độ dày lớp tăng lên
• Bộ lọc dựa trên lõi High-Flux
• Ray phân phối được làm từ đồng mạ bạc, dẫn điện cao (99,997%) với tiết diện 45 mm2
• Công tắc điện từ thủy lực hai cực của Carling Technologie
• Rơ le bên trong hai cực 6500W
• Tụ điện độc quyền với công suất nâng cao
• Pin bù bộ đệm nâng cao
• Mạch chống quá áp với hiệu quả nâng cao
• Ổ cắm điện đầu vào C19
• Mười hai ổ cắm đầu ra
• Khung siêu cứng được làm từ thép Austenit không gỉ, không nhiễm từ tính
• Hệ thống cách ly chân chống rung đặc biệt

CONSTRUCTION

Tất cả các bộ phận bên trong của điều hòa được bao bọc trong một khung nhôm siêu cứng, không nhiễm từ. Để giảm độ rung truyền vào bộ điều hòa, khung gầm của nó cũng được giảm chấn bằng thảm bitum-polyme tổng hợp. chân chống rung được trang bị Hệ thống cách ly bi lăn –  một giải pháp sáng tạo.

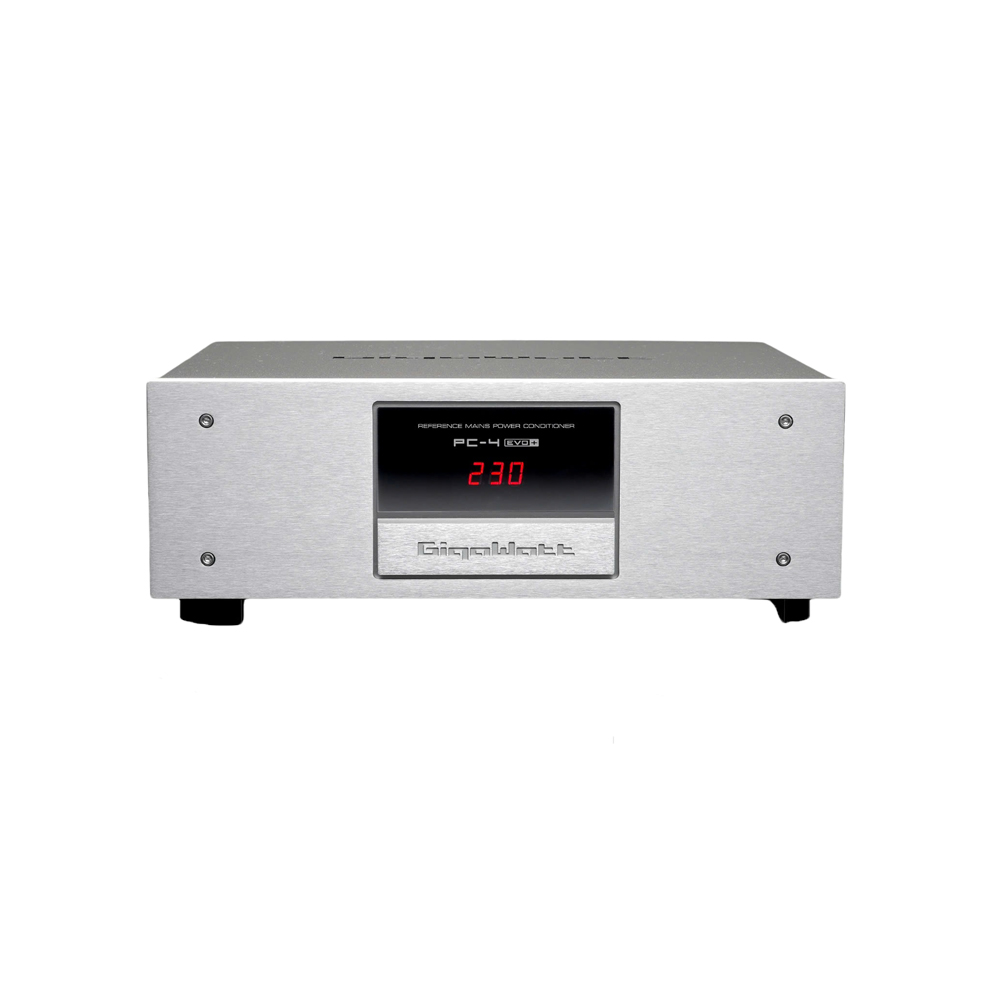

Mặt trước của PC được làm bằng nhôm dày (nhôm hàng không). PC-4 EVO + có 12 ổ cắm điện chất lượng cao (độc quyền bởi GigaWatt). Các điểm tiếp xúc bằng đồng của ổ cắm được đưa vào quy trình mạ bạc dày và khử từ tính, không sử dụng các kim loại trung gian như niken… có thể gây ra điện trở nối tiếp không thuận lợi và tổn thất điện áp.

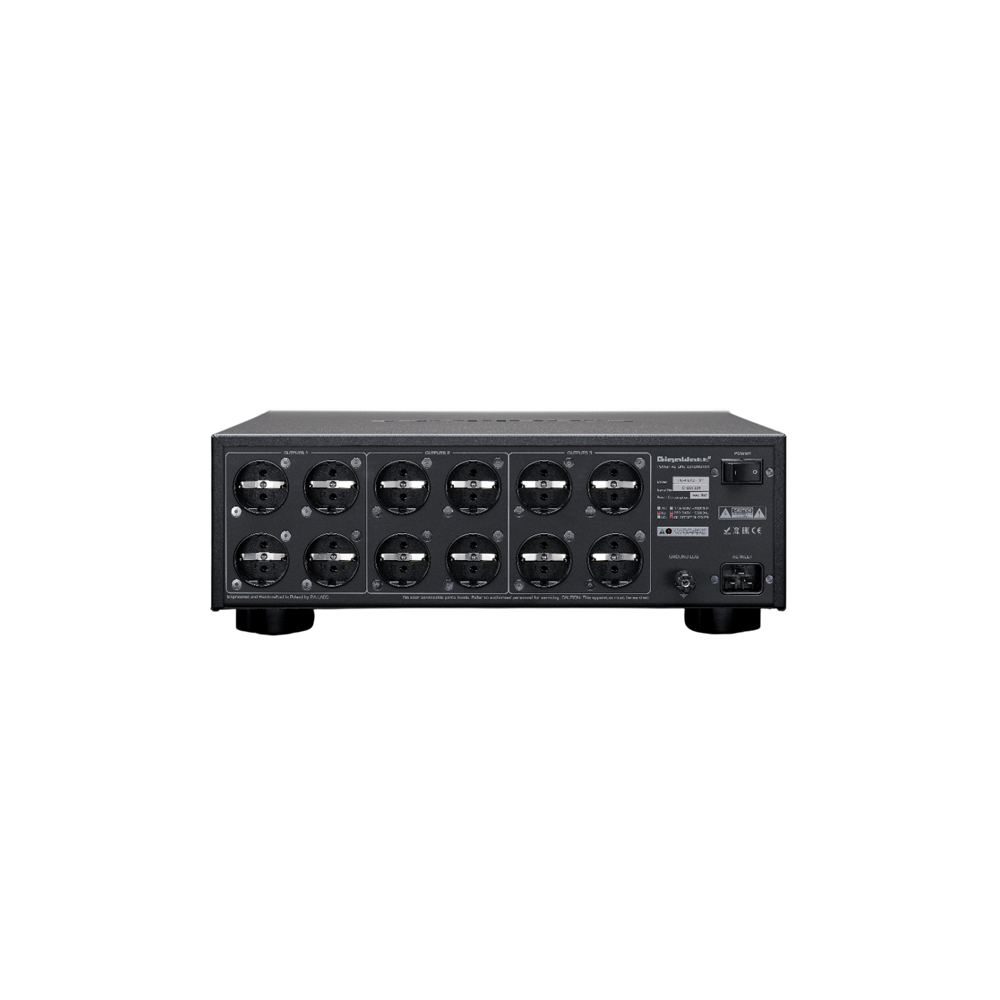

Ở phần trung tâm của mặt trước, có một màn hình LED cho biết điện áp chính xác của dòng điện đầu vào và có khả năng chống méo và sai số, đồng thời không tạo ra bất kỳ nhiễu nào, điều này có thể làm giảm chất lượng của bộ điều hòa. Phía sau máy được trang bị thêm một mạch đèn LED màu đỏ cảnh báo “ Sai đấu nối vào điện lưới hoặc thiết bị chưa được tiếp mass “.

TECHNICAL SOLUTIONS

PC-4 EVO+ được trang bị ba nhánh lọc độc lập, cung cấp 3 phần, mỗi phần gồm 4 ổ cắm đầu ra.  Bộ lọc thụ động này được điều chỉnh cho tải tương ứng với từng loại thiết bị và cho phép cách ly khỏi nhiễu do các thiết bị kết nối thông qua đường dây điện chung.

• Digital : dành cho CD Player / DAC
• Analog : dành cho PreAmpli / Phono
• High Current : dành cho Ampli / Pow Mono /Pow Stereo

PC-4 EVO+ dựa trên nền tảng mới, sử dụng các tụ điện chống nhiễu và Pin bù cho các mạch đệm được sản xuất bởi công ty Miflex theo thông số kỹ thuật của GigaWatt. Một thiết kế độc quyền của Công ty chúng tôi, các thanh phân phối điện áp được làm từ các phiến đồng OFHCC 10100 không chứa oxy được đánh bóng với độ tinh khiết 99,997% Giai đoạn đầu tiên cho phép phân phối điện áp đồng đều đến từng nhánh lọc (không bị tổn hao). Giai đoạn thứ hai cung cấp dòng điện trực tiếp đến từng cặp ổ cắm đầu ra thông qua các kết nối bắt vít và kẹp dây dẫn có tiết diện 4 QMM được làm từ đồng không chứa oxy cách ly với FEP Teflon. Cấu trúc liên kết hình sao có độ dẫn cao kết hợp với mặt cắt ngang 45 QMM của mỗi đường ray, cho phép phân phối điện đồng đều và ổn định trên các tải đầu ra riêng lẻ của bộ điều hòa.

Việc cải thiện các mạch lọc bằng hàn bạc trên các PCB lớn có lượng đồng gấp 15 lần so với PCB tiêu chuẩn với độ dày 550 micromet. Không sử dụng các yếu tố bảo vệ truyền thống như (cầu chì nhiệt hoặc cầu chì) điều này làm giảm dòng điện, có ảnh hưởng tiêu cực đến chất lượng âm thanh. Ngoài ra Bộ điều hòa thêm chức năng bảo vệ chống sét lan truyền được cung cấp bởi khối khởi động, Tất cả các yếu tố đó đảm bảo biện pháp bảo vệ chống lại dòng tăng đột biến

Cấu trúc bên trong của các phần tử PC-4 EVO + cho phép chuyển tải liên tục lên đến 25A (và đỉnh 90A). Ổ cắm cấp nguồn chính là loại PowerCon 32 Amp chuyên nghiệp có chân mạ bạc, có khả năng truyền dòng điện ổn định 32A. Tải tối đa 25A gần gấp ba lần tải thông thường của các thiết bị

Để cho phép đáp ứng xung tối đa, PC-4 EVO + được trang bị mạch đệm kép với pin bù Audio Grade. Mạch tăng đầu ra dòng điện với tải không tuyến tính giống như bộ khuếch đại công suất, cũng như loại bỏ sự chênh lệch công suất giữa đầu vào và đầu ra của Bộ điều hòa. Điều này cho phép khả năng tạo xung gần như không giới hạn, chưa từng có ở các Bộ lọc thụ động khác. Khả năng xung của PC-4 EVO + vượt qua cả các giá trị của đường dây điện sạch mà không có bất kỳ thiết bị nào kết nối với nó.

DC Offset Blocker được tích hợp bên trong PC-4 EVO plus – bảng mạch loại bỏ thành phần DC không mong muốn có trong điện lưới. Nó là một hiện tượng rất xấu, phá hỏng sóng xoay chiều của dòng điện (hình sin) trở thành không đối xứng và có tác động tiêu cực đến tất cả các thiết bị âm thanh đang sử dụng.

• Làm cho lõi của các thiết bị bị nhiễm từ
• Tăng tiếng ồn
• Giảm hiệu quả của nguồn cung cấp năng lượng và chất lượng âm thanh

DC Offset Blocker cho phép loại bỏ hiện tượng này một cách hiệu quả mà không gây ra bất kỳ ảnh hưởng tiêu cực nào khác

SPECIFICATIONS

Available socket types: US (Nema 5-20R)
Line voltage: 220-240 VAC 50/60 Hz
Maximum output power : 3 680 W
Maximum current load: 16 A
Absorbed impulse current: 22 000 A
Dimensions (W x H x D): 440 x 170 x 400 mm
Gross weight: 16 kg
